光电集成一体化机柜
综合分光配电电源一体化机柜，按照接入规模可选不同尺寸机柜
PatrolRack 光电集成一体化机柜
PatrolRack 系列是百卓智能自主研发的全集成化光电一体化机柜，可配合光电复合缆为前端OUN 实现集中化统一供电以及智能分光，定制化集成化配置可避免传统机柜安装配线的困难方便工程实施的快速推进。结合UPS可以实现特定区域“断网不断电”的功能需求。
产品特性
◉多种规格机柜可选
按照项目规模和部署结构可选择不同尺寸的定制化机柜，方便工程实施，主要包含三种规格的机柜可以选择。

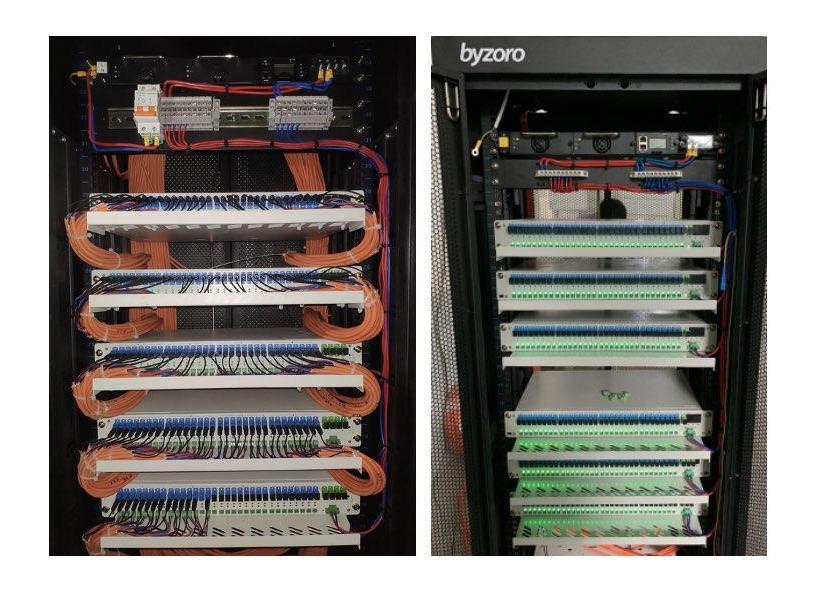

整体机柜示意图如下：

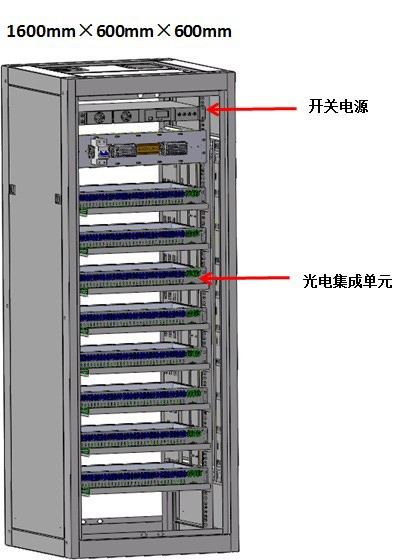

PatrolRack-1600
PatrolRack-2000
◉功能单元模块化组合
PatrolRack 系列除了机柜尺寸的模块化选择配置之外，内部的功能组件也可以模块化选择配置，就和配置一台模块化框式交换机一样方便，主要模块化单元为供电模块、电源接线端子板、光电集成单元、熔配一体化机框等。
规格参数
◉供电模块
详细参数
◉光电集成单元
详细参数
|
属性 |
描述 |
|||||
|
型号 |
PatrolRack-OEIU 4108 （A/B/E型） |
PatrolRack-OEIU 2116 （A/B/E型） |
PatrolRack-OEIU 1132 （A/B/E型） |
PatrolRack-OEIU 4208 （A/B/E型） |
PatrolRack-OEIU 2216 （A/B/E型） |
PatrolRack-OEIU 1232 （A/B/E型） |
|
内置分光器数量 |
4 |
2 |
1 |
4 |
2 |
1 |
|
分光比 |
1:8 |
1:16 |
1:32 |
2:8 |
2:16 |
2:32 |
|
输入端口 |
4个 SC/UPC 接口 |
2个 SC/UPC 接口 |
1个 SC/UPC 接口 |
8个 LC/UPC 接口 |
4 个SC/UPC 接口 |
2个 SC/UPC 接口 |
|
输出端口 |
输出接口提供 32 个 SC/UPC 接口+32个DC端子(型号支持：A型) |
|||||
|
输出接口提供 32 个 SC/UPC 光电一体化接口（型号支持：B型） |
||||||
|
管理端口 |
集成1个RJ45管理端口， 支持远程供电集中管理与电量消耗统计（型号支持：E型） |
|||||
| 单端口最大输出功率 | 30W | |||||
|
电源 |
DC 53.5V~48V，输出电流：750mA×32路，每个输出接口都有一个电源指示灯和工作指示灯。 |
|||||
|
工作温度 |
-20°C～+55°C |
|||||
|
外形尺寸 |
标准19英寸安装；482.6x252x65mm（宽x深x厚） |
|||||
相关资源
|
属性 |
描述 |
||
|
PatrolRack-600 |
PatrolRack-1600 |
PatrolRack-2000 |
|
|
尺寸（高*宽*深） |
600*600*450mm |
1600*600*600mm |
2000*600*600mm |
|
安装空间 |
10U |
32U |
42U |
|
机柜可选配置 |
2 块光电集成单元 |
8块光电集成单元 |
10 块光电集成单元 |

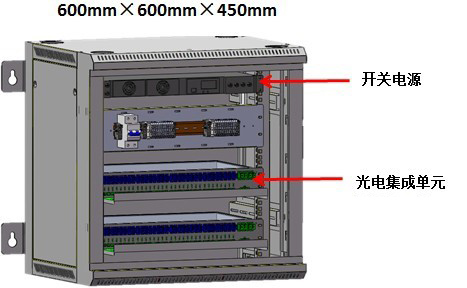

PatrolRack-600
|
属性 |
描述 |
||
|

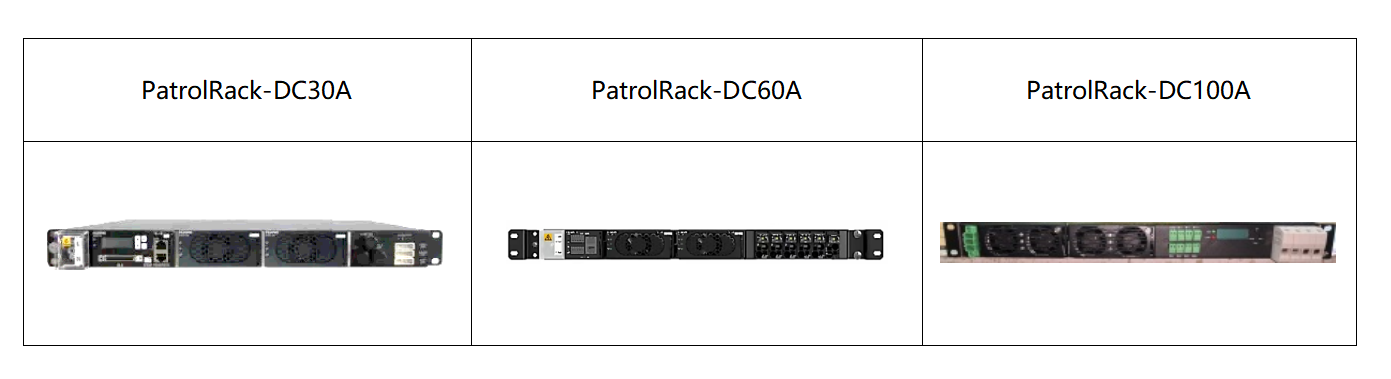

PatrolRack-DC30A |
PatrolRack-DC60A |
PatrolRack-DC100A |
|
|
整机尺寸 |
19 英寸，1U |
19 英寸，1U |
19 英寸，1U |
|
系统规格 |
48V/30A |
48V/60A |
48V/100A |
|
最大输出功率 |
2000W |
4000W |
6000W |
光电集成单元PatrolRack -OEIU 系列可部署在标准网络机柜中，配合光电复合缆可向终端设备同时提供数据传输和远程供电功能。单个集成单元最高可提供32个输出接口。单端口最高可提供30W输出功率，光电集成单元管理端口可以实现远程供电集中管控和电量消耗统计等功能。

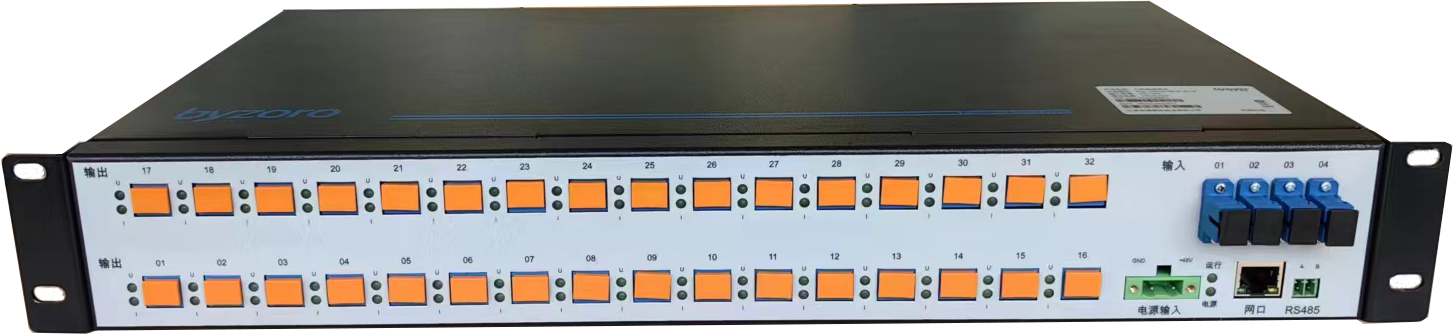

A型

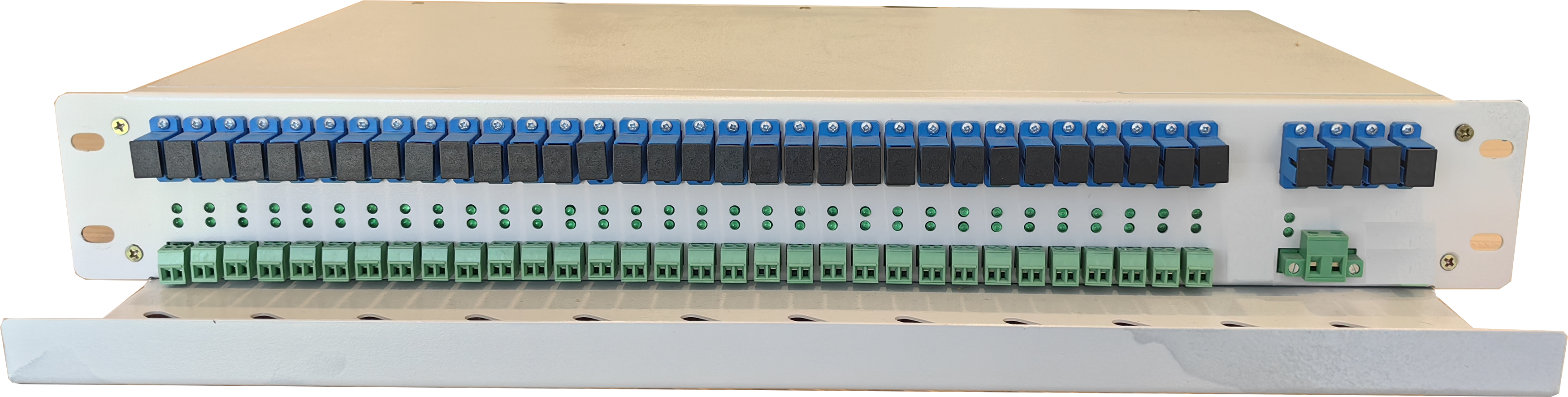

B型
E型
