属性

描述

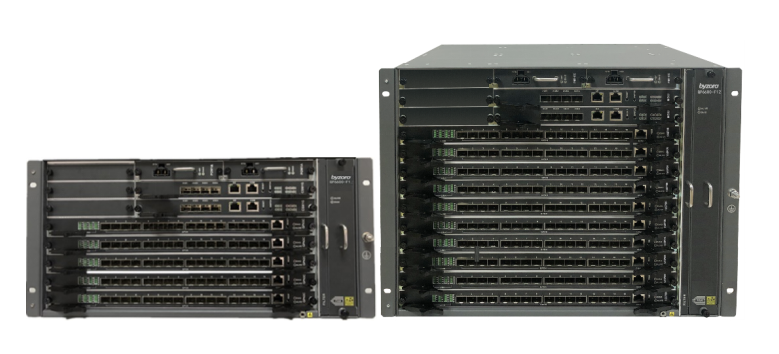

PatrolLink-GP6600-F7

PatrolLink-GP6600- F12

PON特性

   分光比：  1:64（GPON），1:128（XG(S)PON）

   传输速率： GPON：1.25 Gbps（上行）2.5Gbps（下行）

   XG(S)PON：10Gbps（上行）10Gbps（下行）

   PON接口发射光功率：3~7dBm（C+）4~8dBm（N2a）

   PON接口接收灵敏度：-30 dBm（C+）-29.5dBm（N2a）

   PON接口饱和度：-12 dBm（C+）-9dBm（N2a）

   波长: GPON：1310 nm（上行）1490 nm（下行）

     XG(S)PON：1270nm（上行）1577nm（下行）

槽位数

   2个主控槽位+5个业务槽位

   2个主控槽位+10个业务槽位

交换容量

   640Gbps

最大万兆端口数

   4*4*10GE SFP+接口

最大PON接口数

   80 GPON 端口/40 XGPON端口           /10*XGSPON端口/

   40*GPON/XG-PON/XGS-PON             COMBO三模端口

  160 GPON端口/40 XGPON端口/20*XGSPON端     口/

  80 GPON/XG-PON/XGS-PON COMBO三模端口

可靠性设计

   主控板1+1冗余 /

   TypeB/TypeC双归属实现异地容灾备份保护/支持上行端口跨板聚合

   支持ISSU，系统升级不中断业务

遵循的标准

   ITU-T G.984/G.988

   IEEE 802.1D, Spanning Tree

   IEEE 802.1Q, VLAN

   IEEE 802.1w, RSTP

   IEEE 802.3ad 物理链路静态/动态聚合（LACP）

   Ethernet – II

服务质量

   IEEE 802.1p, 最大支持8 CoS队列

   严格优先级（SP）/ 权重轮询调度（WRR）/ SP+WRR

   IPv4 TOS 优先级

   流分类，流量整形，流量监管，流量限速，流量调度

   上行动态带宽分配（DBA）

   基于ONU的下行带宽控制

二层交换

   线速交换

   128K MAC地址深度

   基于端口VLAN ，基于协议VLAN ，802.1q VLAN

   基于ONU的 Q in Q, 1:1/N:1 VLAN转换

   IEEE 802.3ad 链路聚合 （LACP/LAG）

   生成树：STP/RSTP/MSTP

   端口镜像

   端口流控/背压

   广播/组播/未知单播 风暴控制

三层路由

   交换机虚拟端口 SVI（IPv4/IPv6）

   静态路由

   静态/动态 ARP

   ICMP/Traceroute

   DHCP 中继代理 （IPv4/IPv6）

组播

   IGMPv1/v2 snooping

   MLDv1 snooping

   IGMP snooping with Proxy

   Fast Leave

   最大支持1K 组播组

安全性

   SSH

   访问控制列表（ACL）

   用户隔离

   PON下行数据加密

   DHCP Option82 / PPPoE+

配置管理

   FTP/TFTP, 以太网OAM

   SNMP v1 & v2c, Telnet （IPv4/IPv6）,Console接口（CLI）

   带内/带外管理接口

   ONU自动配置

   性能监控

物理特性

   442mm (宽) x 259mm (深) x 355mm (高)

   8U 19英寸机框，模块化结构，单板可热插拔

环境要求

   工作环境：-5℃~45℃；10%～85%无冷凝

   存储环境：-40℃～70℃；5%～95%无冷凝

电源

   输入电压DC-40～-60V

   双直流电源保护
