光电复合缆
创新光电复合缆配合快速熔端技术解决工程难题
为了支持新型光电一体化传输方案，百卓智能推出了PatrolCable系列光电复合缆，该系列光缆能同时提供数据传输和设备远程供电功能。与支持光电复合缆供电的光AP及小型化ONU配合使用，实现远距离供电和数据回传。采用最新一代抗拉阻燃材料的光电复合缆，结合现场熔端的方式一体化成端，减少了施工复杂性，并降低了后期维护难度。
PatrolCable 光电复合缆
规格参数
相关资源
|
属性 |
描述 |
||||
|
PatrolCable2.5A-I |
PatrolCable2.5A-O |
PatrolCable2A |
PatrolCable1.6A |
||
|
光 单 元 |
规格 |
GJXH-1B6a2 |
GJXH-1B6a2 |
GJXH-1B6a2 |
GJXH-1B6a2 |
|
光纤数量 |
1 |
1 |
1 |
1 |
|
| 光纤类型 | 单模 | 单模 | 单模 | 单模 | |
|
衰减(1310nm) |
≤0.40 dB/km |
≤0.40 dB/km |
≤0.40 dB/km |
≤0.40 dB/km |
|
|
衰减(1550nm) |
≤0.30 dB/km |
≤0.30 dB/km |
≤0.30 dB/km |
≤0.30 dB/km |
|
|
电 单 元 |
铜缆数量 |
2 |
2 |
2 |
2 |
|
最大工作电压（直流） |
56V |
56V |
56V |
56V |
|
|
最大工作电流（直流） |
2.5A |
2.5A |
2A |
1.6A |
|
|
颜色 |
红/蓝 |
红/蓝 |
灰 |
灰 |
|
|
护套材质 |
LSZH |
LSZH |
LSZH |
LSZH |
|
|
护套颜色 |
橙 |
黑 |
灰 |
灰 |
|
|
阻燃等级 |
IEC 60332-1 |
||||
|
运输/存储温度 |
-20℃ — 60℃ |
||||
|
安装温度 |
-10℃ — +50℃ |
||||
|
工作温度 |
-20℃ — 60℃ |
||||
技术参数

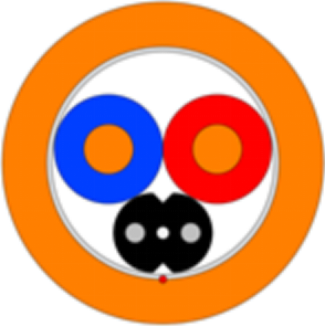

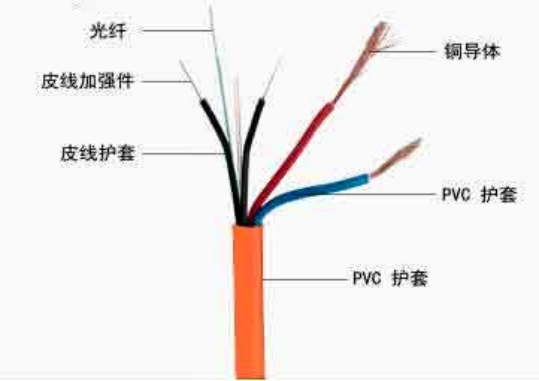

PatrolCable 圆型光电复合缆内部结构

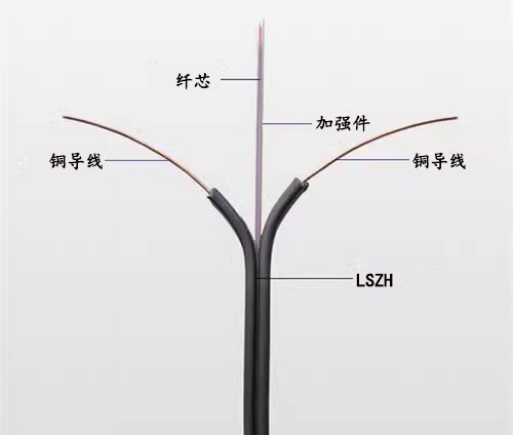

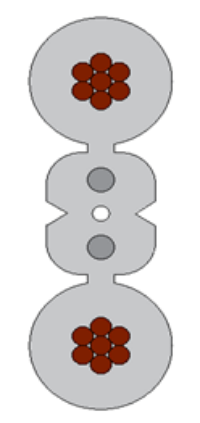

PatrolCable 扁平光电复合缆内部结构
根据不同的项目接入需求，PatrolCable光电复合缆提供两种接头选项。

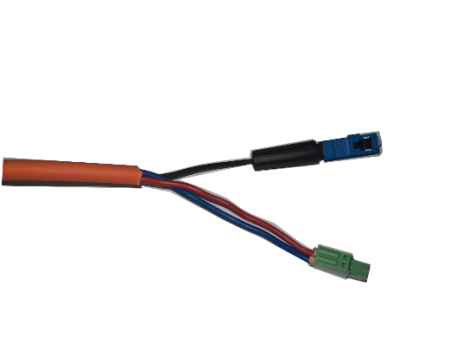

标准SC+DC端子

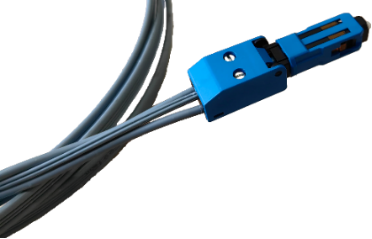

光电一体化SC接头
